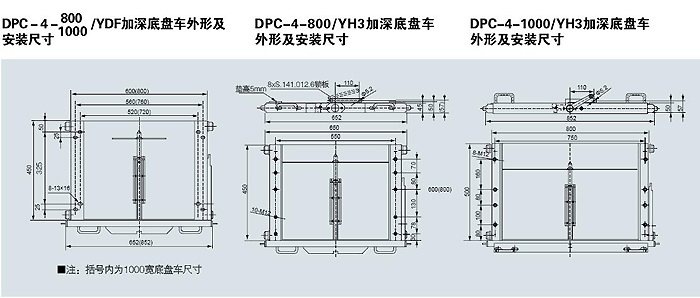

DPC底盘车型号及含义
用途及功能
底盘车主要用于抽出式开关设备中承装断路器、互感器等元器件,将其推进及退出,作为元器件与母线连接的辅助操作用
底盘车与断路器的内部机构及中置柜其它联锁机构配合工作时,能满足GB3906中的“五防”联锁要求,具体功能
如下:
1、手车只有处于试验/隔离或工作位置时,断路器才能合闸,而断路器合闸后,手车便无法移动,从而防止了带负荷误接 误合隔离触头情况的发生。
2、手车在工作位置或离开试验/隔离位置10mm左右,接地开关便无法合闸,防止带电误合接地开关。
3、接地开关合闸时,手车不能从试验/隔离位置移向工作位置,防止接地开关在合闸位置时关合断路器。
4、底盘车进入柜内后,一旦离开试验/隔离位置,手车就无法从柜内抽出。
底盘车配置的锁板
用途及功能
底盘车主要用于抽出式开关设备中承装断路器、互感器等元器件,将其推进及退出,作为元器件与母线连接的辅助操作用
底盘车与断路器的内部机构及中置柜其它联锁机构配合工作时,能满足GB3906中的“五防”联锁要求,具体功能
如下:
1、手车只有处于试验/隔离或工作位置时,断路器才能合闸,而断路器合闸后,手车便无法移动,从而防止了带负荷误接 误合隔离触头情况的发生。
2、手车在工作位置或离开试验/隔离位置10mm左右,接地开关便无法合闸,防止带电误合接地开关。
3、接地开关合闸时,手车不能从试验/隔离位置移向工作位置,防止接地开关在合闸位置时关合断路器。
4、底盘车进入柜内后,一旦离开试验/隔离位置,手车就无法从柜内抽出。
底盘车配置的锁板
